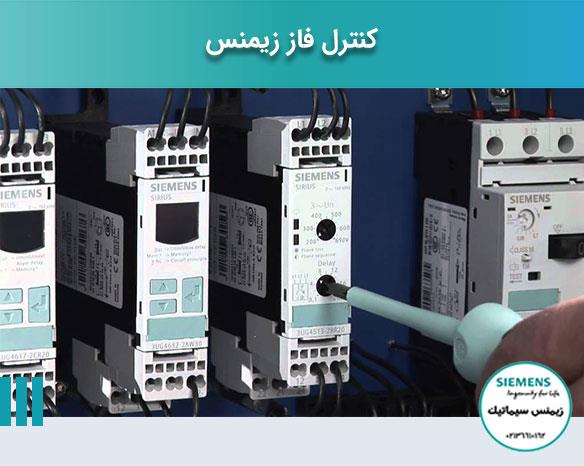

کنترل فاز زیمنس چیست؟

یکی از تجهیزاتی که نقش حفاظتی موتور را دارند، کنترل فاز زیمنس می باشند. کنترل فاز ها جزیی از محصولات فشار ضعیف زیمنس محسوب می شود و ابتدای کد آنها 3UG می باشد. یکی از مواردی که از کنترل فازها استفاده می کنند، تابلو برق های صنعتی هستند. نقش کنترل فازها در تابلو برق، حفاظت از الکتروموتورها در برابر اختلالات ولتاژ (کاهش یا افزایش ولتاژ) است. کنترل فاز در 2 دسته تقسیم بندی شده اند:

  1. تک فاز
  2. سه فاز



 نکته!  کاربرد مدل تک فاز کنترل فازها در ادارات و منازل می باشد و در کنار کنتاکتور نصب می شود.




کاتالوگ کنترل فاز زیمنس




قطع مدار فرمان در 6 شرایط توسط کنترل فاز زیمنس (عیب یابی کنترل فاز):

  1. اختلالات ولتاژی (کاهش یا افزایش ولتاژ از حد مجاز)
  2. دو فاز شدن سیستم های تک فاز
  3. عدم اتصال و قطع شدن فازها
  4. عدم تقارن بیش از حد در فازها
  5. جا به جایی فازها
  6. ایجاد شدن شوک (گاهی ممکن است به علت قطع و وصل شدن پیاپی برق، شوک تولید می شود.)



کنترل فازها چگونه عمل می کنند؟

زمانی که سه فاز به L2، L1 و L3 و همچنین نول به MP متصل می شود، دو مورد رخ می دهد:

  1. در صورت مناسب بودن ولتاژ و توالی فازها: نشانگر U روشن می شود.
  2. در صورت نامناسب بودن توالی فازها: نشانگر PH روشن می شود و فازها را جا به جا نمایید.



مفهوم علائم کنترل فاز:

  1. ترمینال های L1, L2,L3 : اتصال ورودی سه فاز به ترمینال
  2. Sen(Sensivity): تنظیمات حساسیت دستگاه در زمان مقایسه تقارن فازها
  3. On Delay: تنظیمات زمان در زمان رخ دادن خطا
  4. ترمینال 11: خروجی نرمال باز NC
  5. ترمینال 12: ورودی فرمان
  6. ترمینال 14: خروجی نرمال بسته NO
